基于导流法的全自动一等标准金属量器标准装置

（双法兰计量颈式）

上图是我公司与宁夏计量质量检验检测研究院联合研制的标准金属量器自动检定装置。该装置以20L、50L、100L三台一等标准金属量器做为主标准器，基于导流法实现对二等和三等金属量器的自动检定。

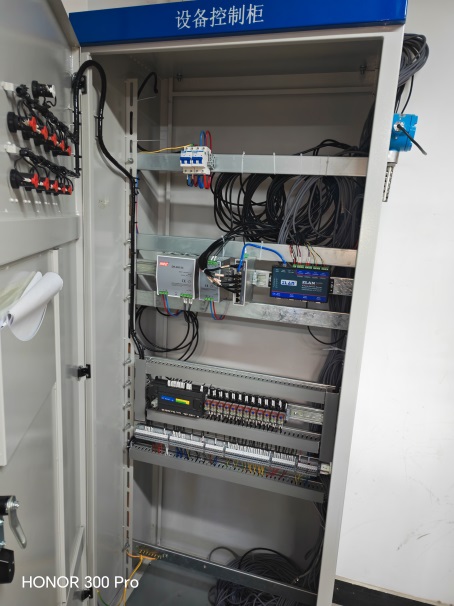

装置核心结构包括导流组件、动力组件、储液与指示组件（密封容器）三部分。

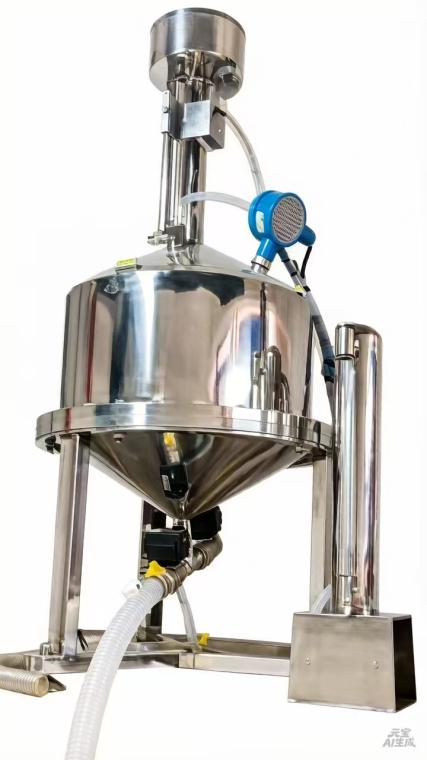

导流组件以黄铜管作为导流嘴，将其固定于溢流段上方，确保其垂直于计量颈横截面且位于中心位置，下端与标准刻线齐平，上端高出量器*上沿（5～10）cm，通过软管连接至密封容器。动力组件选用适配功率的微型水泵作为动力源，一端连接水箱，另一端连接密封容器。储液与指示组件为密封容器，该容器采用透明玻璃或带液位显示的金属材质制作，呈直筒形（横截面可为圆形或方形）。容器内预先注入80%介质，既作为保护装置防止水泵空抽，又作为指示装置。当液面下降时，表明量器内*标准刻线的介质已排空，液位定位完成。

整套装置的工作原理：连接好液位自动定位装置，先向金属量器内注入水，水位高于标准刻线时，停止注水。通过密封容器顶部的注水口向密封容器事先注入大约80%的水，启动水泵，金属量器内的水经过黄铜管的导流嘴、密封容器、水泵进入到水箱。当金属量器内的液位淹没导流嘴时，密封容器内的液位保持不变，随着金属量器计量颈内液位高度的不断下降，液位降至标准刻线处时，金属量器内的水不再通过导流嘴进入到密封容器，而是稳定在标准刻线处，此时金属量器内的液体体积即为标准体积。同时，空气将通过导流嘴逐渐进入黄铜管，当空气彻底进入到密封容器内时，密封容器内的液面开始下降，意味着标准金属量器计量颈处的液位已经定位成功，关闭水泵，装置停止工作。
